Schraubenverbindungen mit FEM sicher auslegen

MagicBOLT: Berechnungssoftware zum Schraubennachweis nach VDI 2230

Schrauben können in einer FEM Analyse auf verschiedene Weisen berücksichtigt werden, z.B. vereinfacht als Balken oder detailliert als modellierte Schraube. Beim Bewerten der Berechnungsergebnisse einer Baugruppe muss neben den Strukturspannungen auch eine Aussage über die Haltbarkeit der Schrauben gemacht werden. Meist wird hierfür die VDI2230 herangezogen.

Mit unserem selbstentwickelten, webbasierten Tool MagicBOLT ist dieses nun sehr einfach und wirtschaftlich möglich. MagicBOLT wurde von Ingenieuren für Ingenieure entwickelt, mit dem Fokus auf praxistaugliche und effiziente Nachweise.

Folgende Vorteile haben Sie als Benutzer unseres Tools:

  • Analytische Vorauslegung von Schrauben
  • Bewertung von (Mehr)Schraubenverbindungen anhand von FEM-Ergebnissen
  • Solverunabhängig durch die Verwendung von Ergebnisdateien im ASCII Format
  • Webbasiert mit Benutzername und Passwort, d.h. keine lokale Installation nötig

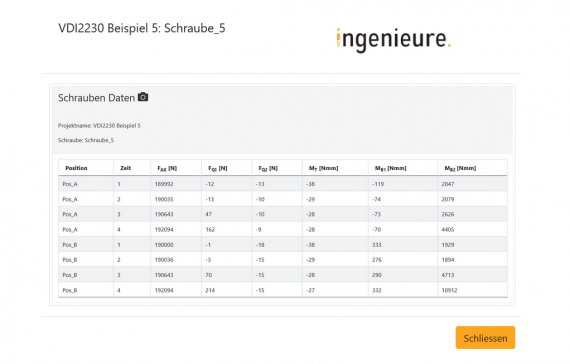

  • Übersichtliche Ergebnisdarstellung der höchstbelasteten Schraube und detaillierte Auswertung jeder einzelnen Schraube möglich
  • Nachweis sowohl unter dem Schraubenkopf wie auch im Gewindebereich
  • Direkte Untersuchungen des Einflusses bei Änderungen an den Schraubenparametern
  • Direkte Dokumentation der Ergebnisse zum Einfügen in Ihren Bericht
  • Ausgabe der Formeln samt der individuellen Schraubenwerte
  • Benutzerverwaltung mit individuellen Einstellmöglichkeiten für den Nachweis
  • Projektverwaltung mit Freigabemöglichkeit für Ihre Kollegen/Kolleginnen

Die Webpräsenz von MagicBOLT finden Sie unter https://magicbolt.di-gmbh.com/

Nachfolgend werden einige der Vorteile detailliert erläutert:

MagicBOLT ist bewusst nicht solverspezifisch und integriert. Der Grund ist naheliegend - als Benutzer ist man unabhängig von Softwarereleases und Tools.

Der notwendige Modellierungsaufwand ist minimal und problemlos mit den bestehenden Geometrien möglich.

Wir bieten die notwendigen Makros für die folgenden Softwaretools.

  • Ansys
  • Abaqus
  • Optistruct (in Arbeit)
  • Solidworks Simulation (in Arbeit)

Falls Sie eine nicht aufgeführte Software nutzen prüfen wir gerne, ob auch mit dieser die benötigten ASCII Dateien geschrieben werden können.

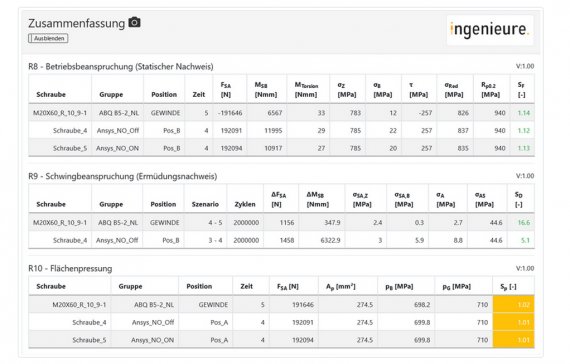

Die optimierte Ergebnisdarstellung ermöglicht einen schnellen Überblick über die Ergebnisse. Für jede Schraubengruppe wird die höchstbelastete Schraube ausgegeben. Dies ermöglicht eine schnelle und komprimierte Aussage über alle Schrauben in ihrem Berechnungsmodell.

Auf Wunsch kann jeder Nachweis für jede Schraube einzeln angezeigt und analysiert werden. Dieses ermöglicht eine Bewertung aller Schrauben einer Schraubengruppe.

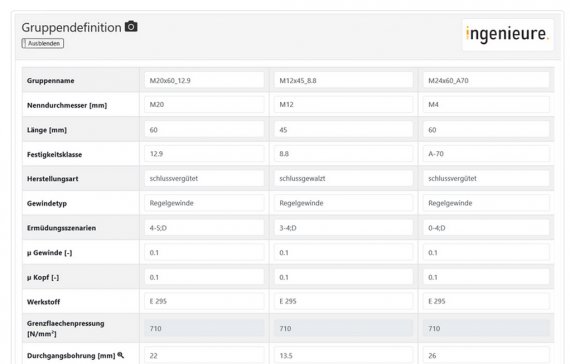

Die Schrauben werden für eine effiziente Auswertung in Schraubengruppen zusammengefasst. Alle Definitionen wie z.B.

  • Schraubengröße,
  • Schraubenlänge
  • Festigkeitsklasse
  • Reibwerte
  • Auszuwertende Lastfälle
    werden in der Gruppendefinition eingestellt.

Falls eine Berechnung keine ausreichende Sicherheit ergibt, kann schnell eine Abschätzung der benötigten Schraubengröße und Festigkeitsklasse erfolgen.
Bei einer Neuberechnung bleiben, sofern gewünscht, die Gruppendefinitionen erhalten, lediglich die neuen Ergebnisse werden importiert.

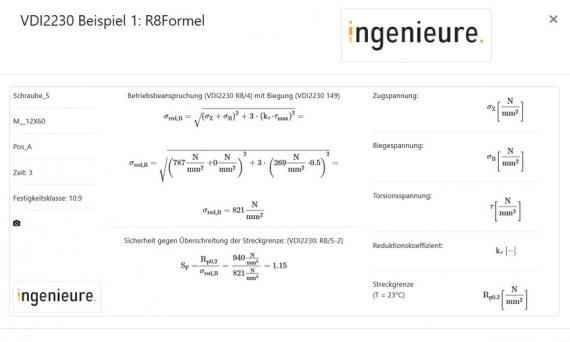

Die Formeln der VDI2230 wurden gläsern umgesetzt - alle berechneten Ergebnisse werden samt deren Formeln ausgegeben.

Somit kann eine vollständig prüfbare Dokumentation auf Knopfdruck erzeugt werden. Sie erhalten somit keine Ergebnisse aus einer Black-Box, die mathematisch nur schwer oder nicht nachzuvollziehen sind.

Haben wir Ihr Interesse geweckt?

Weitere Informationen und Beispielvideos für die Verwendung von MagicBOLT in Ansys Spaceclaim, Ansys Workbench, abaqus CAE und der Schraubenbewertung MagicBolt Online finden Sie auf unserer Webpräsenz und in unserem Flyer.

Kontaktieren Sie uns gerne und wir melden uns umgehend bei Ihnen.
